Turmtilger
Pendeltilger

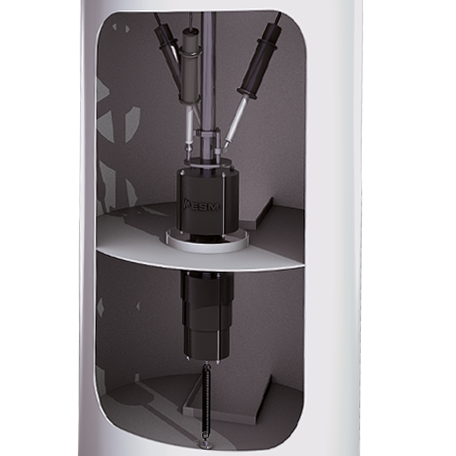

Pendeltilger – erste Turmeigenfrequenz
Windkraftanlagen und andere hohe schlanke Bauwerke sind schwingungsanfällige Systeme. Diese können im Stillstand durch Karman’sche Wirbel, Wellen oder im Betrieb in ihrer ersten und zweiten Turmeigenform angeregt werden. In diesem Fall resultieren große Schwingamplituden. ESM bietet hierfür Schwingungstilger mit entsprechenden Eigenschaften.
Das Funktionsprinzip ist ein gedämpftes mechanisches Pendel, das den ungewünschten Schwingungen entgegenwirkt. Die Masse und die Dämpfung können dabei auf die Anforderungen abgestimmt werden. Die Dämpfung ist nahezu temperaturunabhängig und mit unterschiedlichen Dämpfertechnologien realisierbar. Harmonische Anteile aus Betriebslasten können wirksam reduziert werden.
Eine der beiden wichtigsten Schwingformen ist dabei die erste Turmeigenfrequenz (etwa 0,15 bis 0,30 Hz). Zur Reduzierung der ersten Turmeigenfrequenz bietet ESM verschiedene Schwingungstilgersysteme.
Produkteigenschaften
-
weitgehend wartungsfrei, bei Bedarf für Dauerbetrieb ausgelegt
-
elastischer Endanschlag verhindert bei extremen Ausschlägen der Tilgermasse einen harten Stoß an der Turmwand
-
durch eine Vorspannfeder am unteren Tilgerende wird eine Frequenzeinstellung vor Ort ermöglicht.
-
Installation im liegenden Turm möglich
- nachrüstbar
Einsatzbereich
-
zur Reduktion von Turmschwingungen
-
Windkraftanlagen, Bauwesen
Pendeltilger – zweite Turmeigenfrequenz
Um störende Schwingungen mit der zweiten Turmeigenfrequenz (etwa 1 bis 3 Hz) zu verringern, können ebenfalls ESM-Pendeltilger eingesetzt werden. Diese überzeugen durch die kompakte Bauweise und einfache Anbindung an den Turm.
Die Dämpfung ist über Elastomerelemente oder andere Dämpfersysteme realisierbar. Bei Verwendung von Elastomerelementen kann die Dämpfungseinheit optional ins Pendelgelenk integriert werden.
Die Dämpfungseigenschaften sind temperaturunabhängig.
Produkteigenschaften
- einfache Einstellung von Frequenz und Dämpfung ohne Anpassung der Pendellänge
- weitgehend wartungsfrei, bei Bedarf für Dauerbetrieb ausgelegt
-
Installation im liegenden Turm möglich
- nachrüstbar
Einsatzbereich
-
zur Reduktion von Turmschwingungen
-
Windkraftanlagen, Bauwesen
Errichtungstilger
Türme von Windkraftanlagen sind auch während der Errichtung anfällig für Wind- und Wellenanregung, da zu diesem Zeitpunkt die dämpfende Wirkung der Blätter fehlt. ESM-Errichtungstilger verhindern während der verschiedenen Phasen beim Aufbau einer Windkraftanlage, dass der Turmstummel zu gefährlichen Schwingungen angeregt wird.
Es handelt sich um eine eigenständige, selbsttragende Konstruktion mit temperaturunabhängiger Dämpfung.
Produkteigenschaften
-
keine Energiezufuhr nötig
-
mehrfach wieder verwendbar
-
optional auf verschiedene Errichtungszustände einstellbar
Einsatzbereich
-
zur Reduktion von Turmschwingungen während der Bau- bzw. Errichtungsphase
-
Windkraftanlagen, Bauwesen
Rolltilger
Der von ESM entwickelte Rolltilger kann Turmauslenkungen mit einer vergleichsweise geringen Tilgermasse wirksam reduzieren. Er besteht aus einer Masse mit Schwungrad, die auf einer Laufbahn rollt. Dank kompakter Bauweise kann der Tilger (auch nachträglich) in hochgelegene Anlagenbereiche eingebaut werden. Die beste Wirkung wird in Windkraftanlagen auf oder in der Gondel erzielt, aber auch eine Installation im Turm ist möglich. Je nach Anregung und Einbauort werden ein oder zwei Rolltilger pro Anlage benötigt.
Sein modularer Aufbau erlaubt die Frequenzeinstellung in eingebautem Zustand.
Produkteigenschaften
- individuell anpassbare Dämpfung
- Frequenz ist an Turmfrequenz anpassbar
- optional mit Feststellbremse erhältlich
- nachrüstbar
Einsatzbereich
-
Reduktion von Turmschwingungen
-
Windkraftanlagen, Bauwesen

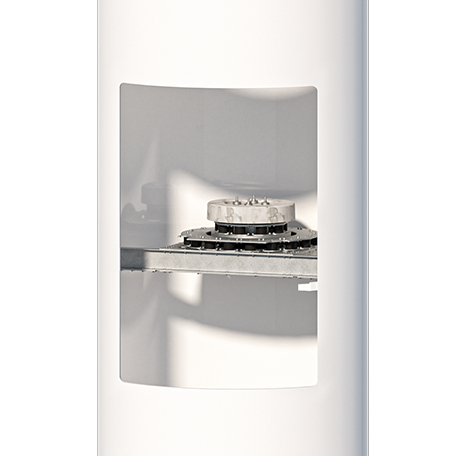

Impulsdämpfer
Die Impulsdämpfer von ESM sind robuste und wartungsfreie Systeme, die sich durch geringen Platzbedarf und ein gutes Preis-Wirkungsverhältnis auszeichnen.
Wird eine kritische Schwingamplitude des zu beruhigenden Systems überschritten, setzt sich der Impulsdämpfer in Bewegung und wirkt der Schwingungen durch impulshaltige Kräfte entgegen.
ESM Impulsdämpfer sind für viele verschiedene Anwendung geeignet. Besonders gute Wirkung zeigen sie beispielsweise bei starken Anregungen der zweiten Turmeigenfrequenz in Windenergieanalgen. In diesem Fall kann der Impulsdämpfer auch in liegende Türme eingebaut werden. Zusätzliche Turmeinbauten sind nicht notwendig, da der Impulsdämpfer direkt am Turmflansch befestigt werden kann.
Produkteigenschaften
- wartungsfrei
- geringer Platzbedarf
- gutes Preis-Wirkungsverhältnis
- geeignet zur Nachrüstung
Einsatzbereich
- Reduktion von Turmschwingungen
- Windenergieanlagen, Bauwesen, Marinetechnik
