Schalltilger

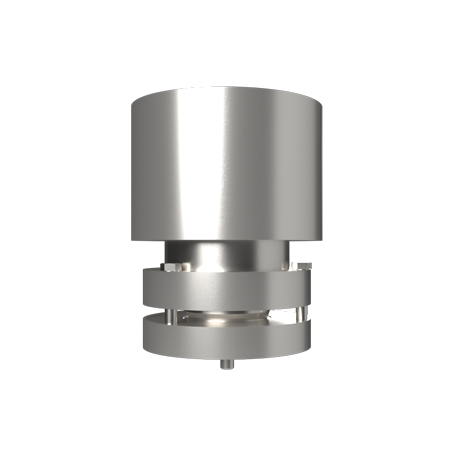

Passiver Schwingungstilger
Ein passiver Schwingungstilger ist ein gedämpftes Feder-Masse-System das mit dem zu beruhigenden System (z. B. Getriebe) verbunden ist. Hier unterscheidet man zwischen linearen Körperschalltilgern und Tilgern, die dreidimensional einstellbar sind.
ESM hat dreidimensional einstellbare Tilger entwickelt. Mit diesen ist es möglich, ohne zeitintensiven Entwicklungsaufwand, Störschwingungen in allen Raumrichtungen mit nur einem Tilger zu reduzieren. Diese einstellbaren Tilger sind modular aufgebaut und können mit schwingenden Massen im Bereich von ca. 40 kg bis zu ca. 500 kg geliefert werden. Mit diesen Tilgern kann ein Frequenzbereich von ca. 50–600 Hz abgedeckt werden. Wobei nicht jede beliebige Kombination von Masse und Frequenz darstellbar ist. Der 3D-Tilger von ESM wird einfach durch eine zentrale Schraube an der zu dämpfenden Struktur befestigt.
Tilger mit anderen Abmessungen sowie anderen Massen und/oder Frequenzen können nach ihren Anforderungen hergestellt und geliefert werden.
Produkteigenschaften
-
axiale und radiale Eigenfrequenz des 3D-Tilgers sind unabhängig voneinander einstellbar
-
von ESM entwickeltes Baukastenprinzip ermöglicht schnelle Anpassung bei niedrigen Kosten
-
geringere Störanfälligkeit
-
Einstellung der erforderlichen Frequenzen des 3D-Tilgers ab Werk oder vor Ort möglich
Einsatzbereich
-
als Kosteneinsparpotential bei der Neuentwicklung von Maschinen
-
zur Beruhigung von schwingenden Systemen in einem weiten Frequenzbereich
-
direkt am Getriebe oder Generator von beispielsweise Windkraftanlagen
-
Windkraftanlagen, Antriebstechnik, Bauwesen, allgemeiner Maschinenbau, Fahrzeugbau
Temperaturkompensierter Schwingungstilger
Der temperaturkompensierte Schwingungstilger (kurz: Tilger) von ESM ist eine Weiterentwicklung des 3D-Tilgers.
Es handelt sich dabei um ein passives, auf Elastomeren basierendes System, dessen Frequenz bei Temperaturänderungen konstant bleibt.
Dieser robuste Tilger arbeitet unabhängig von jeglicher Energiezufuhr und steht in einem weiten Massen-, Frequenz-, Dämpfungs- und Temperaturbereich zur Verfügung.
Falls nötig, kann der Tilger auch auf ein gewünschtes Temperatur-Frequenz-Verhalten eingestellt werden.
Produkteigenschaften
-
kein Energiebedarf nötig
-
gezielte Reduzierung von Geräuschanteilen des abgestrahlten Schalls
-
kann auf ein gewünschtes Temperatur- Frequenz-Verhalten eingestellt werden
-
steht in einem weiten Massen-, Frequenz-, Dämpfungs- und Temperaturbereich zur Verfügung.
Einsatzbereich
-
bei Maschinen und Anlagen, die stärkeren Temperaturschwankungen unterliegen
-
zur Beruhigung von schwingenden Systemen in einem weiten Frequenzbereich
-
direkt am Getriebe oder Generator von beispielsweise Windkraftanlagen
-
Windkraftanlagen, Antriebstechnik, Bauwesen, allgemeiner Maschinenbau, Fahrzeugbau
Adaptiver Schwingungstilger
Die adaptiven, also frequenzveränderlichen Tilger von ESM bestehen aus einem Feder-Masse-System.
Im Unterschied zum passiven System wird beim adaptiven Tilger durch eine Regel- und Aktoreinheit die Feder so angepasst, dass drehzahlabhängige Strukturschwingungen beruhigt werden.
Produkteigenschaften
-
gezielte Reduzierung von Geräuschanteilen des abgestrahlten Schalls
-
geringer Strombedarf für Aktor und Regeleinheit
Einsatzbereich
-
gegen mehrere Eigenfrequenzen im Drehzahlbereich
-
zur Beruhigung von schwingenden Systemen in einem weiten Frequenzbereich
-
direkt am Getriebe oder Generator von beispielsweise Windkraftanlagen
-
Windkraftanlagen, Antriebstechnik, Bauwesen, allgemeiner Maschinenbau, Fahrzeugbau
Aktiver Schwingungstilger
Aktive Tilger von ESM können drehzahlabhängig Strukturschwingungen beruhigen. Dazu wird über einen Aktor, eine Regeleinheit und einen Leistungsverstärker eine Gegenkraft zu den Schwingungen eingeleitet.
Je nach Frequenz der Störung kann der aktive Tilger Gegenkräfte bis zu mehreren Kilonewton einleiten.
Produkteigenschaften
-
gezielte Reduzierung von Geräuschanteilen des abgestrahlten Schalls
-
zur Beruhigung anregender Kräfte für verschiedene Ordnungen direkt an der Schwingungsquelle
Einsatzbereich
-
zur Beruhigung von schwingenden Systemen in einem weiten Frequenzbereich
-
direkt am Getriebe oder Generator von beispielsweise Windkraftanlagen
-
Windkraftanlagen, Antriebstechnik, Bauwesen, allgemeiner Maschinenbau, Fahrzeugbau
